LINEARCONVEYOR SYSTEM
各スライダーの位置決め・速度の個別制御、混流生産や速度変更など高度な工程管理。
ベルトコンベヤと違い、搬送台車（スライダ）を個別に制御できるリニアコンベヤです。多品種変量生産や高速処理が求められる電子部品・医療品などの製造・組立ラインのタクトタイムを劇的に短縮。リニアモーター直接駆動による高速・高精度な動作を実現します。
製品カタログダウンロード
FEATURE｜特長
BENEFITS｜導入メリット
RECOMMENDED｜推奨用途

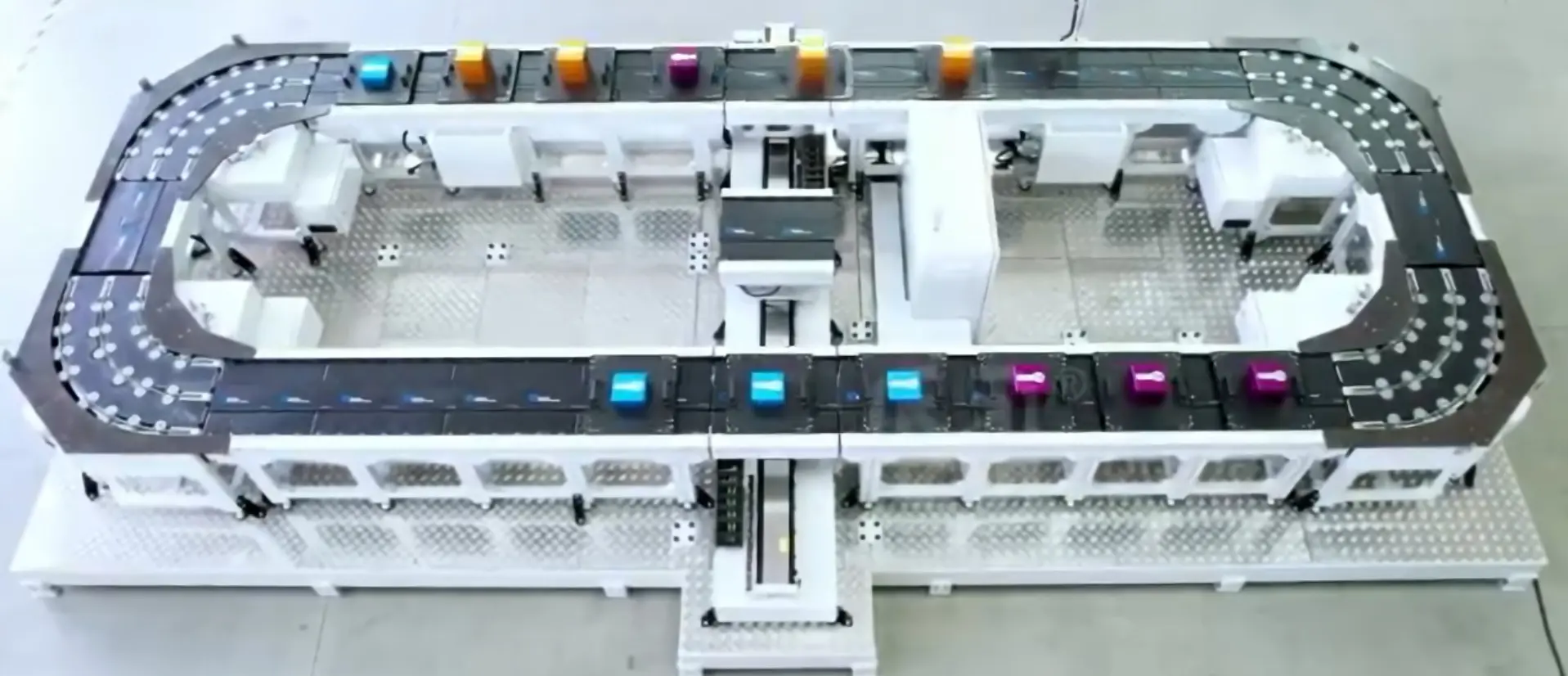

磁気によるダイレクト駆動で、各スライダーを個別に高速・高精度で制御。摩擦のない非接触搬送が、静粛性・清浄度・メンテナンス性を大きく高めます。「Intelligent Magnetic Transfer System」のコンセプトを、実機の稼働とともにご覧いただけます。
| 項目 |  IMTSIntelligent Magnetic Transfer System |
|---|---|
| 基本仕様 & 性能 | |
| 搬送台 (可動子) 寸法 (mm) | L 410 × W 410 |
| 最大積載荷重 (kg) | 25 |
| 最小レールユニット長さ (mm) | 576 |
| 最大搬送台数システム対応可能数 | 128 |
| 各搬送台の最小間隔 (mm) | 96 |
| 搬送ラインの構成 | 直線モジュール、ベルトモジュール、連結台、旋回台 |
| 連結制御方式 | コントローラ制御 |
| エンコーダータイプ | セグメント式アブソリュート型 |
| システム通信方式 | EtherCAT、Modbus-TCP、TCP/IP |
| 外部デバイス通信方式 | TCP（カスタムプロトコル） |
| 電源仕様 | 220V (50〜60Hz) 三相三線式 |
| 搬送台走行停止精度 (mm) | ±0.02 |
| 最大速度 (m/s) | 2 |
| 最大加速度 (m/s²) | 9.8 |
| 使用温度範囲 (℃) | -10 〜 50 |
| 安全機能 | |
| 緊急停止ボタン | 有 |
IMTS基本仕様 & 性能
安全機能
※ 仕様は製品改良のため予告なく変更する場合があります。詳細はお問い合わせください。
